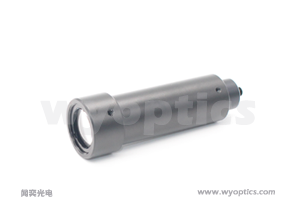

W-84UV | 光纤准直镜



      本产品为SMA905接头光纤使用，可以方便调焦距，其使用方便，通用，可兼容其他光学设备。使用波长为：200nm-2500nm范围内的石英透镜。

       大镜片聚焦，光束经过透镜后，发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。

本产品介绍：

可调焦距

连接器：SMA905

中间可以固定的螺丝孔：M4

镜片直径：25.4 mm

焦距：100 mm

波长范围：200-2500 nm

工作温度：-20~150 ℃

外壳材料：铝制，发黑。

如果这款准直镜不符合您的需求，请点击 74UV

本产品为SMA905接头光纤使用，可以方便调焦距，镜片直径大，为25.4mm，其使用方便，通用。可兼容其他光学设备。

本产品的使用波长为：200nm-2500nm范围内的石英透镜。

光束经过透镜后，发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。

可连接SMA905接头，使用方便。

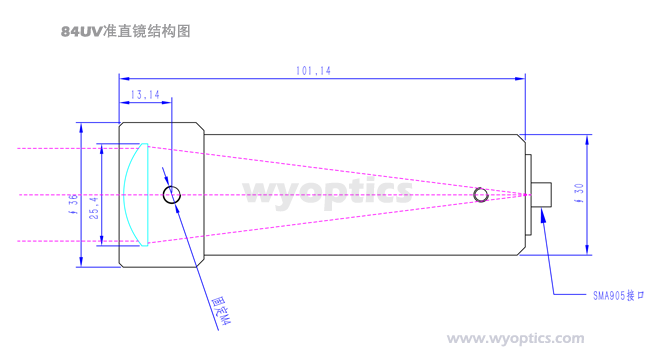

本产品结构图：



Technical Tips

本产品采用单透镜获得的光束发散角 (α) 满足tan(α) = d/f。其中，f透镜焦距，d是狭缝宽度或光纤直径。

调节准直透镜时务必小心，因为透镜聚焦有误将造成采样路径长度的改变。


          本产品为SMA905接头光纤使用，可以方便调焦距，其使用方便，通用，可兼容其他光学设备。使用波长为：200nm-2500nm范围内的石英透镜。

          大镜片聚焦，光束经过透镜后，发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。




产品型号 64UV 74UV 75UV 84UV 94UV
产品名称 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜 光纤准直镜
镜片材料 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英 紫外熔融石英
镜片直径 5mm 5mm 10mm 25.4mm 30mm
镜片焦距 10mm 10mm 15mm 100mm 50mm
波长范围 185~2500nm 185~2500nm 185~2500nm 185~2500nm 185~2500nm
接口 SMA905 SMA905/FC/TA SMA905 SMA905 SMA905
兼容孔径 0.22~0.37NA 0.22~0.37NA 0.22~0.37NA 0.15~0.22NA 0.22~0.37NA
外壳材质 铜镀镍 铝合金 铝合金 铝合金 铝合金
工作温度  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~150 ℃ 无结露  -20~200 ℃ 无结露
固定方式 外直径6.35mm 螺纹3/8-24 外直径16mm M4螺丝 or直径30mm M4螺丝
固定产品 FS-TA FL74/TLC74/FS-74 FL75/TLC75/FS-75 FS-84 FS-84

光纤准直器类：

COL6 | 光纤准直器



如下图应用中，光纤衰减器所接入的光纤端头就是该W-系列光纤准直器，光纤准直器在光谱传输过程中能保证光纤输出损耗少，从而精度，效率更高。


更多相关案例：

 光纤过真空装置应用    水质光谱在线检测    定制Y型光纤反射/荧光探测



          闻奕光电光纤准直镜用于各种光学测量系统中，常常用于准直光纤输出发散光路变成平行光路，也可以将平行光耦合到多模光纤！

          闻奕光电生产的光纤准直镜可以用于光纤准直也可以用于耦合聚焦用；准直用途的话，接单模或者多模光纤皆可；如果作为耦合聚焦用，仅限于接多模光纤使用（数值孔径0.22~0.37NA，纤芯直径≧100微米）



       本产品为SMA905接头光纤使用，可以方便调焦距，镜片直径大，为25.4mm，其使用方便，通用。可兼容其他光学设备。

       本产品的使用波长为：200nm-2500nm范围内的石英透镜。

       光束经过透镜后，发散角度不超过2°。可以在UV-VIS或者VIS-NIR应用中调节光束。

       可连接SMA905接头，使用方便。
